Mon projet de CBG 4 cordes...

Message par Coyotte le Ven 3 Nov - 18:11

Bonjour à toutes et tous,

Comme conseillé lors de ma présentation, j'ouvre un sujet sur mon projet CigarBox, actuellement à l'étape Rassemblons-toutes-les-idées-choppées-sur-le-net-et-tâchons-de-faire-une-synthèse-exploitable-ainsi-qu'une-liste-des-courses-indispensables.  Very Happy

Ce que je sais déjà :
- Ce sera une 4 cordes
- Elle sera frettée
- Il y aura un micro
- J'ai une boîte à cigares en bois assez épais comme caisse.
- Le manche sera d'une pièce en ...ier (Je ne sais plus si c'est du poirier, merisier ou... Ce n'est pas du "peu plié" car il est bien droit... Evil or Very Mad ) ) car je dispose d'une pièce (un tasseau ?) de ...ier de 890x70x25. Au vu de mes lectures, cela devrait convenir
- Je veux une tête plus large que le manche

Ce qui n'est pas déterminé
- Le largeur du manche (j'y reviens ci-dessous)
- Le diapason (je prendrai peut-être celui de ma Folk Walden comme référence)
- Le type de micro (Pastille Piezo ou Bobibage ? Si c'est un bobinage, je voudrais essayer de le faire moi-même)

Ce que j'ignore
- Une quantité phénoménale de choses...Mais comme je les ignore, c'est à vous qu'il revient de compléter la liste Very Happy

Largeur du manche
J'ai jeté un oeil sur ma Folk:  à la 7e case, la distance entre le bord du manche et le milieu de l'espace entre le 4e et le 5 corde est de 36mm
(J'ai pris la 7e car il me semble que l'écartement des cordes y est assez grand sans être démesuré)
Donc, je partirais sur une largeur de manche de 36mm, sauf si l'un d'entre vous me crie "arrête malheureux !!!  affraid "

Petite question :
Mon tasseau fait 70mm de large
- Dois-je couper 17mm (70 - 36 / 2) sur chaque côté (et comment car je ne me vois pas scier cela "à la main" sur une telle longueur avec un résultat acceptable (de nuit)
- Puis-je couper le manche à 36mm sur toute sa longueur et rapporter deux morceaux de la découpe pour faire la tête ? (en sachant  que l'une ou l'autre mécanique sera, au moins partiellement fixée sur une des parties rapportées )

Je tiens vraiment à une tête plus large que le manche car
- C'est joli Smile
- J'accrocherai ma guitare au mur (enfin, si elle est montrable  Rolling Eyes ) comme ma folk et ma basse. Comme il s'agit d'une fourche qui retient la tête...

Niveau matos, je dispose d'une défonceuse, d'une scie sauteuse qui s'époumone vite, de scies à main japonaises et d'un établi bricolé par mes soins.
Si le sciage complet du manche est envisageable, ce sera une bonne excuse pour me fabriquer une table de sciage maison. Smile
Je suis aussi occupé à me documenter sur les scies à ruban. Il me semble qu'une telle scie combinerait capacté de coupe assez élevée et précision.

Bon... J'arrête de vous enquiquiner avec mes réflexions.
En vous souhaitant à toutes et tous un excellent week-end,

Coyotte

Coyotte

Messages : 14
Date d'inscription : 19/10/2017
Age : 53
Localisation : Liège

Voir le profil de l'utilisateur http://blog.baily-fouss.be/

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par fred-51 le Dim 5 Nov - 5:41

un régal de lecture Wink .
moi pour ma première , au niveau du manche j'me suis planté Rolling Eyes ( trop large etc.....) ,
mais bon toi apparament trés prévoyant Wink ,
et puis ici tu as des pros qui seront de bon conseils Wink
avatar
fred-51

Messages : 47
Date d'inscription : 05/09/2017
Age : 51
Localisation : crouttes sur marne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par jef71 le Dim 5 Nov - 8:47

pour le manche tu peu scier tout le long ,va voir mon premier essai

http://www.cigarboxguitares.fr/t70-premiere-tentative-de-construction

je n' avais que la scie achetée avec ma boite a onglet,alors comme on le dit a la guerre comme a la guerre!
avatar
jef71

Messages : 328
Date d'inscription : 02/02/2015
Age : 62
Localisation : Buxy

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par FranckCesariniWolff le Dim 5 Nov - 12:45

avatar
FranckCesariniWolff

Messages : 65
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par Coyotte le Dim 5 Nov - 15:50

Merci pour vos commentaires et vos liens.

Prochaine étape : La table de sciage ou la scie à ruban, en fonction de la première arrivée...
Je vous tiendrai au courant Smile

Coyotte


Coyotte

Messages : 14
Date d'inscription : 19/10/2017
Age : 53
Localisation : Liège

Voir le profil de l'utilisateur http://blog.baily-fouss.be/

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par FranckCesariniWolff le Dim 5 Nov - 17:44

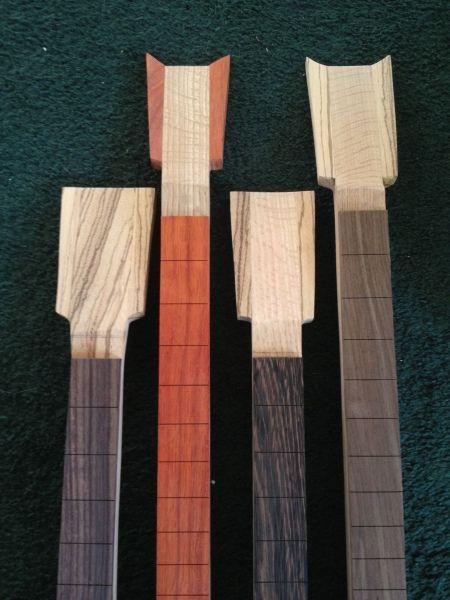

Sinon pour le manche, plutôt que se faire chier à découper tout le long, tu peux faire un truc comme ça =>

avatar
FranckCesariniWolff

Messages : 65
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par FranckCesariniWolff le Dim 5 Nov - 17:46

Tu encolles tes parties de bois sur les côtés du manche, et tu redécoupes à loisir la forme que tu veux Wink
avatar
FranckCesariniWolff

Messages : 65
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par Coyotte le Lun 6 Nov - 5:44

Hello Franck,

Suite à vos conseils, c'est bien ce que je compte faire.
Mais mon tasseau faisant 70mm de large, suis obligé de le ramener à une largeur plus compatible avec une 4 cordes.
Très jolis tes manches !

Coyotte

Coyotte

Messages : 14
Date d'inscription : 19/10/2017
Age : 53
Localisation : Liège

Voir le profil de l'utilisateur http://blog.baily-fouss.be/

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par FranckCesariniWolff le Lun 6 Nov - 10:45

Mais de rien, en revanche, ce ne sont pas mes manches mais ceux que j'ai trouvé sur pinterest. Une mine d'or aussi là-bas! Wink

J'ai un compte et plein de belles idées engrangées si tu veux y faire un tour!

https://www.pinterest.fr/cesarini4268/diy-instruments/
avatar
FranckCesariniWolff

Messages : 65
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par -atchoumm- le Lun 6 Nov - 21:50

Et au niveaux de la solidité ?
Par ça que il y a de la tension sur les mécaniques.
Juste de la colle ça suffit ?

Envoyé depuis l'appli Topic'it

-atchoumm-

Messages : 6
Date d'inscription : 18/10/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par jef71 le Mar 7 Nov - 8:36

Pas de soucis la colle tient bon



avatar
jef71

Messages : 328
Date d'inscription : 02/02/2015
Age : 62
Localisation : Buxy

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par FranckCesariniWolff le Mar 7 Nov - 9:59

Jef a été plus rapide mais oui ça tient en faisant une grosse pression à l'aide de serres joints pendant le séchage Wink
avatar
FranckCesariniWolff

Messages : 65
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par FranckCesariniWolff le Mar 7 Nov - 10:01

Me suis trompé de lien d'ailleurs pour les CBG =>

https://www.pinterest.fr/cesarini4268/
avatar
FranckCesariniWolff

Messages : 65
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par Coyotte le Mar 7 Nov - 11:21

Voilà qui est très rassurant...
Merci pour vos conseils,

Coyotte

Coyotte

Messages : 14
Date d'inscription : 19/10/2017
Age : 53
Localisation : Liège

Voir le profil de l'utilisateur http://blog.baily-fouss.be/

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par JAC le Mar 7 Nov - 23:17

pour que tes collages tiennent bien il faut

1 que tes surfaces soit parfaitement plane ou si c'est des courbes qu'elle s'emboite parfaitement

2 mettre suffisamment de colle (qui débordera légèrement quand tu presse)

3 que tu laisse sécher sous presse minimum 24heure , l'important n'est pas de serrer a mort mais suffisamment pour que l'excédent de colle soit chassé , et si c'est une grande surface comme une touche sur la longueur du manche avec suffisamment de presse pour  que tout soit parfaitement a plat


pour le micro je te conseille d'oublier les piéso , ce n'est pas cher , ça permet de faire les première expériences , mais ca s'arrete la , c'est difficilement exploitable dés que tu dépasse quelques watt le larsene et autres bruits parasites deviennent des ennemis ,
par contre pour bobiner un micro toi même ça demande un matériel spécifique et même avec ce n'est pas évident a faire , commence par en acheter un bon marché, et si vraiment tu te lance dans cette aventure l'achat d'un bon marché te permettra d'utiliser ta CBG  pendant que tu franchira toute les embuche que tu rencontrera avant que ton micro homme made soit réalisé
(nb si tu te lance dans cette aventure ça m'interresera et a mon avis les autres aussi donc se serait cool que tu prenne des notes de l'aventure déboir solution astuce etc...et que nous en fasse un petit compte rendu...voir mieux que tu en fasse un topic avec l'évolution de l'aventure)


pour couper ton tasseau en longueur ,une scie a ruban est une bonne solution.....une scie circulaire aussi..........la scie a ruban est moins précise mais plus polyvalente....et il y a moyen de découper aussi avec ta défonceuse si tu a les accessoire adéquoit



question
avec quoi va tu faire les traits de scie pour tes frettes
avatar
JAC

Messages : 400
Date d'inscription : 20/07/2015
Age : 54
Localisation : belgique

Voir le profil de l'utilisateur http://jacartiste.wix.com/cigar-box-guitar-jls

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par Coyotte le Jeu 9 Nov - 9:19

Hello JAC,

Merci pour tous tes conseils...
Si je te suis bien et que j'opte pour un premier micro tout fait, ne devrais-je pas l'acquérir maintenant afin de l'avoir comme modèle pour l'écartement des cordes ?
Pour le "fait maison", j'ai bien vu qu'il y avait un peu de matos à préparer, mais j'ai vu sur "TuTube" que l'on peut s'en sortir avec une vielle visseuse et un peu de bois... Il faut aussi un compte-tours mais comme je peux me débrouiller avec des Arduinos, cela ne devrait pas être bien sorcier...

Je vais opter pour la table de scie circulaire dans un premier temps. Je suppose que ces découpes là sont suffisamment planes pour être collées par la suite.
Je garde l'idée de la scie à ruban pour les découpes plus alambiquées (de la tête par exemple)

Pour les frettes, je pense utiliser une scie japonaise. je les trouve plus précises (mais ce n'est que 'lavis d'un 'biesse' coyotte Smile )
J'en ai vu sur ebay, vendue avec une 'mitter box' du genre de chez CB Gitty...

Il serait même possible d'en "sacrifier" une pour y fixer une plaque qui limite la profondeur de découpe (mais alors la boîte à onglet n'est plus exploitable. Je pourrais dans ce cas utiliser une équerre qui prendrait appui sur le côté du manche...)

Qu'en penses-tu ?

Coyotte

Coyotte

Messages : 14
Date d'inscription : 19/10/2017
Age : 53
Localisation : Liège

Voir le profil de l'utilisateur http://blog.baily-fouss.be/

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par JAC le Ven 10 Nov - 0:30

salut coyote
oui le micro c'est peut être mieux d'en acquérir un dès maintenant , un simple bobinage bon marché (comme cela si tu change d'avis pour avoir un double ou un p90 tu agrandira le trou , le contraire est plus compliqué)
La scie circulaire permet une coupe nette si tu a une bonne lame et un guide de coupe , si c'est réunit le collage est possible
la scie a ruban  est une solutions pour les découpe alambiquée,  la scie a chantourner moins précise et moins puissante  pour les découpes tortueuse (ouïe en f) on trouve quelquefois l'une comme l'autre sur la brocante de saint Pholiens

pour les frettes la scie idéale, c'est la Stanley fatmax extrêmement fine
http://www.stanleyoutillage.fr/products/detail/Produits/OUTILS+%C3%80+MAIN+/Scies+%C3%A0+main+/Scies+%C3%A0+main+/Scies+sp%C3%A9cifiques/SCIE+JAPONAISE+EXTRA+FINE+120MM+FATMAX
j'ai déjà penser a la même chose et faire un guide de profondeur et de rigidité car les lames fines sont souple, et scier contre un équerre n'est pas facile mais faisable , je fait un truck dans le même genre , pour au final sans avoir transformer la lame de scie des résultats corrects , je limite la profondeur en y allant molo parce que ca coupe plutôt bien pour une si petite scie
avatar
JAC

Messages : 400
Date d'inscription : 20/07/2015
Age : 54
Localisation : belgique

Voir le profil de l'utilisateur http://jacartiste.wix.com/cigar-box-guitar-jls

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par Coyotte le Ven 10 Nov - 6:58

Hello JAC,
Merci pour le lien vers la scie (la fidèle ?).
C'est exactement ce que je cherchais :-)

J'aime bien aller à St-Pholien... Trouvé plein de petits tiroirs pour 10€ la semaine dernière... J'ai regardé pour une scie mais rien de transcendant...
Ce sera pour une autre fois.

Bonne journée à toutes et tous,

Coyotte


Coyotte

Messages : 14
Date d'inscription : 19/10/2017
Age : 53
Localisation : Liège

Voir le profil de l'utilisateur http://blog.baily-fouss.be/

Revenir en haut Aller en bas

Re: Mon projet de CBG 4 cordes...

Message par jef71 le Sam 11 Nov - 8:53

Pour les frettes j'utilise moi aussi une scie japonaise et une simple boite a onglet car l'avantage des cigares box est que le manche peu rester de la même largueur tout le long!!
avatar
jef71

Messages : 328
Date d'inscription : 02/02/2015
Age : 62
Localisation : Buxy

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
